焊接式板式换热器详解 用焊接结构替代橡胶垫密封, 全焊式和半焊式板式换热器的出现, 消除了由于垫片材料耐温、耐腐蚀、耐压方面的限制。对于腐蚀介质使用板式换热器, 近年来得到很大发展。德国与日本合作的千代田混合焊接板式换热器, 操作压力可从真空到6, 操作温度200℃～900℃, 单台换热面积F 为3m2～2 000m2。可用于气- 气、气- 液、液- 液的换热和蒸气的冷凝。
美国VICARB 公司在1989 年开发COMPBLOC焊接式板式换热器, 是一种紧凑、高效、具有专利技术的换热器。

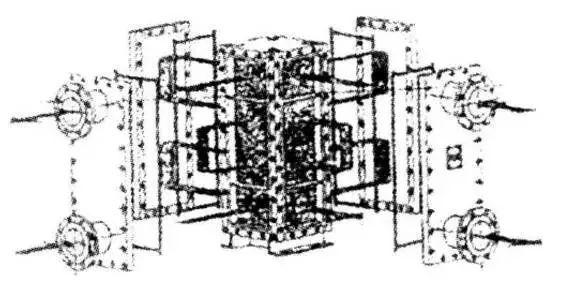

图1 COMPBLOC 焊接式板式换热器
如图1 所示, 这种换热器由焊接板束、钢框和面板等组装而成, 是一种四面体结构。板束采用精密压制、自动焊接制造, 立柱衬里采用电阻焊接, 换热器的“核心”由焊接波纹板板束、立柱衬里和顶部、底部盖板衬里组成, 螺栓连接框架由四根立柱和顶部、底部盖板以及4 个带有接管的面板组成。
其耐压耐温达3. 2MPa 和300℃, 单台F 为1. 5m2～300m2, 单台板片数为25～500,冷热介质错流排列。由于COM PA BLOC 焊接板式换热器的传热性能好且使用温度和压力较高, 所以可十分经济地用这种换热器取代在相应温度范围内使用的管壳式换热器。用于油气加工工业,可用作原油冷却器、塔顶冷凝器等, 还可用于其他多种工业加工过程。
